CM-1A靜態電阻應變儀

2019/12/13

　　CM-1A型靜態電阻應變儀是我公司CM系列靜態應變儀的一種，它主要基于單片機技術的應用，全數字智能化設計，測量功能豐富，全部采用電子開關技術，避免了因機械開關和繼電器氧化、老化后接觸不良而造成的測量誤差。可實現實驗應力分析及靜力強度研究中測量結構及材料任意點變形的應力分析，其主要特點是：操作簡單，攜帶方便，數據可單點自動平衡和多點自動平衡，可方便的進行單臂、半橋或全橋測量，各測點K值或靈敏度可單獨設定、連續可調并可長時間保持，是高校和科研院所實驗室進行應力測試的必備儀器。配用相應的傳感器，可測力、壓力、扭矩、位移等物理量，是在實驗教學、小型工程測試中做靜態試驗的理想測量分析工具。
　　主要技術指標
　　1、主機可測點數：10、20、32點。
　　2、分辨率：1με。
　　3、基本誤差：測量值的±0.2%FS±2με。
　　4、穩定性：A：零點漂移≤±3με/4h
　　B：溫度漂移≤±1με/℃
　　C：靈敏度變化：測量值的±0.1%±2με。
　　5、應變系數：K值可調范圍為0.001～9.999。
　　6、測量范圍：0～±19999με。
　　7、平衡方式：自動平衡
　　8、預調平衡范圍：約±19999με。
　　9、適調應變電阻值范圍：60～1KΩ
　　10、測量速度：1點/秒

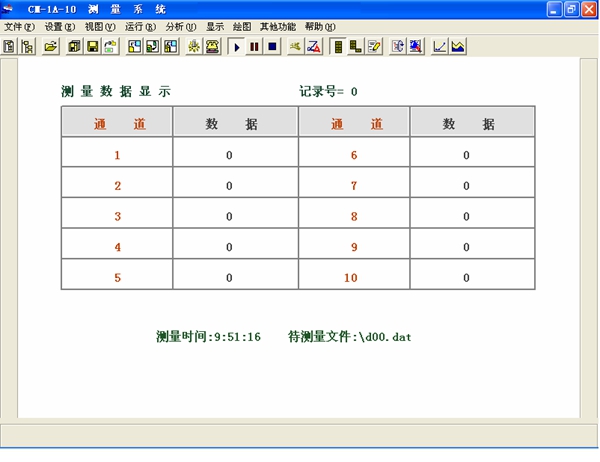

　　11、通過RS232接口與計算機聯接，可對儀器進行手動采集、自動采集控制、數據分析處理。
　　12、軟件可完成輸入橋路方式、應變計電阻、導線電阻、應變計靈敏度系數的設置，并對測量結果自動修正；輸入被測試件材料的彈性模量和泊松比，軟件將完成應力及兩片直角、三片45°直角應變花主應力及方向的計算； 1/4橋測量時，軟件自動完成對橋路受非線性影響的修正。和各種橋式傳感器配合，軟件完成被測物理量單位量綱的歸一化，直接顯示壓力、力、荷重、位移等物理量的大小。所有數據可轉化為與Word、EXCEL兼容的文本格式?？赏瓿蓱?yīng)力分布圖、X－Y繪畫和T－Y繪圖的顯示存儲。
