CML-1W型綜合測試儀

2019/12/26

CML系列應變&力綜合測試儀兼具靜態應變儀與測力儀兩種功能，具有一機兩用、攜帶方便、占用空間小、顯示直觀、操作方便、高性價比的特點，是大專院?？蒲性核o態應變測試的理想儀器。該系列產品采用低功耗、低噪聲放大器，內置高性能、高精度的AD轉換器，運用成熟完善的單片機控制技術，脫機工作時通過操作含數字功能鍵的矩陣式鍵盤，操控性更靈活，人機對話更直觀，參數設置更方便，聯機工作時，軟件界面友好，操作方便，采集、存儲、顯示一鍵完成，系統通訊穩定可靠，軟件分析功能豐富完善。

CML-1W型綜合測試儀通過配接型材料力學實驗臺，適合各理工科大專院校做電測法材力實驗使用。全數字化智能設計，非常友好的人機對話操作按鍵，只需簡單了解即可上手操作，避免學生把時間浪費在儀器的操作學習上，并能大程度的減少誤操作的發生，從而有利于學生將時間精力用于力學實驗的測試與分析上來。該綜合測試儀采用十屏LED顯示（同時顯示8通道應變測量值、1通道力值和1通道位移值），測力（稱重）與普通應變測試同時并行工作且互不影響。測力部分通過對測量參數的正確設置，能適配絕大多數應變力（稱重）傳感器；應變測量部分采用現代應變測試中常用的預讀數法自動橋路平衡的辦法，增強學生對現代測試尤其是虛擬儀器測試的基本概念和使用方法的了解，測量迅速且準確。本儀器應變測量部分及測力部分的性能指標已達到國內現階段同類儀器的高水平，因此CML-1H型應變&力綜合測試儀以其良好的性價比深受用戶好評，并成為諸多力學實驗室模擬應變儀升級換代的首先產品。

性能特點：

CML-1W型綜合測試儀一機多測（應變、力、位移），多窗口獨立顯示，在CML-1H系列的基礎上增加一個位移輸入接口，十表頭設計，一個表頭顯示力值，一個表頭顯示位移值，八個表頭顯示應變值。

主要技術指標：

◇  測量點數：16點應變，1點測力，1點位移

◇  應變測量范圍：0～±25000με，測力量程：0.001N～9999T（不分檔）

◇  零點不平衡范圍:±25000με

◇  測量精度：測量值的0.2%±2με

◇  測量速度：16點/秒

◇  全數字化智能設計，數字鍵與功能鍵配合使用，非常便于各種參數設置，應變與力值同時顯示，操作簡單，測量功能豐富，經以太網TCP接口與計算機連接后配合相應軟件組成虛擬儀器測試系統，通過路由或交換機擴展，系統可擴256臺。

◇  采集速度高，軟件對測點的應變值及測力通道進行實時監視，1秒完成對所有測點的采集，減初始應變的測值、含初始應變的測量值可自動轉換，測量數據按命令進行多級存儲，測量點減初始應變值（加載值）可繪坐標圖等功能。

◇  組橋方式全面，可組1/4橋、半橋、全橋、混橋，適合多種力學實驗。

◇  配接力傳感器測量拉壓力，傳感器配接范圍廣。

◇  測點切換采用進口優質器件程控完成，減少因開關氧化引起的接觸電阻變化對測試結果的影響。

◇  采用儀器上面板接線方式，接線簡單方便；接線端子采用進口端子，接觸可靠，不易磨損；獨立2種傳感器接入端口(航空插座)。

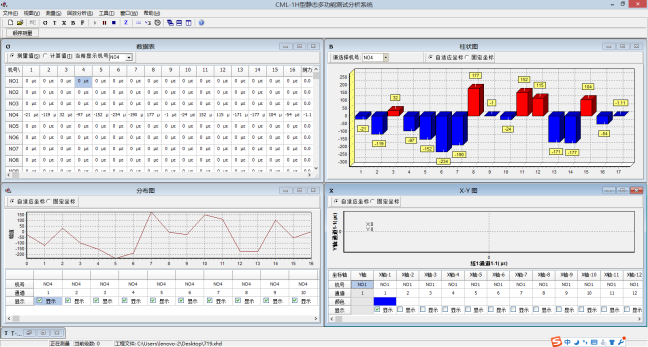

◇  配接CML－1W靜態測量軟件可以進行靜態應變采集、分析，每個獨立系統能夠對單臺儀器的靜態數據進行處理，計算相應的應力、應變值，顯示應變片貼片處的主應力，主應變、主應變及主應力方向，數據可以轉化為通用數據格式（word文檔、Excel表格或圖形）顯示、存儲或打印。

◇  該軟件配有的8大模塊功能集成實驗理論依據并直接將采集數據生成實驗報告，便于實驗教學。
